単相3線式とは？仕組みと見分け方・200V切替費用の実態を徹底解説

家庭用蓄電池やEV（電気自動車）の急速充電、大容量エアコンの普及に伴い、住宅の受電設備である「単相3線式」への関心が急速に高まっています。古い住宅で電子レンジとドライヤーを同時に使った瞬間にブレーカーが落ちたり、最新のIHクッキングヒーターを導入しようとして「宅内の電気配線が対応していない」と業者から告げられたりした経験を持つ人は少なくありません。

生活の基盤でありながら、普段は分電盤の奥に隠れて見えない電気の供給方式。本記事では、100Vと200Vを同時に取り出せる配電構造から、従来の単相2線式や産業向けの三相3線式との決定的な違い、分電盤を開けた際の具体的な見分け方、さらには契約変更に伴う工事費用の相場と特有の事故事例まで、電気工事現場のリアルな知見を交えて徹底解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：単相3線式は3本の電線（中性線1本＋電圧線2本）を用い、100Vと200Vの家電を同時に安全利用できる現代住宅の標準配電方式。
• 要点2：分電盤のリミッターに入る電線が「赤・白・黒」の3本なら単相3線式、2本なら30A以下に制限される旧来の単相2線式と即座に判別可能。
• 要点3：切り替え工事費用は概ね8万〜15万円前後が相場であり、電力会社への契約変更申請と相間バランス（負荷配分）の適切な管理が必須。

単相3線式の仕組みとは？100Vと200Vを同時に取り出せる構造の秘密

日本の一般住宅へ送られる電気の主流となっているのが「単相3線式」です。この方式の最大の特徴は、変圧器（トランス）から引き込まれた3本の電線を組み合わせることで、通常の100V電源とハイパワーな200V電源を1つの受電設備から同時に供給できる合理的な点にあります。

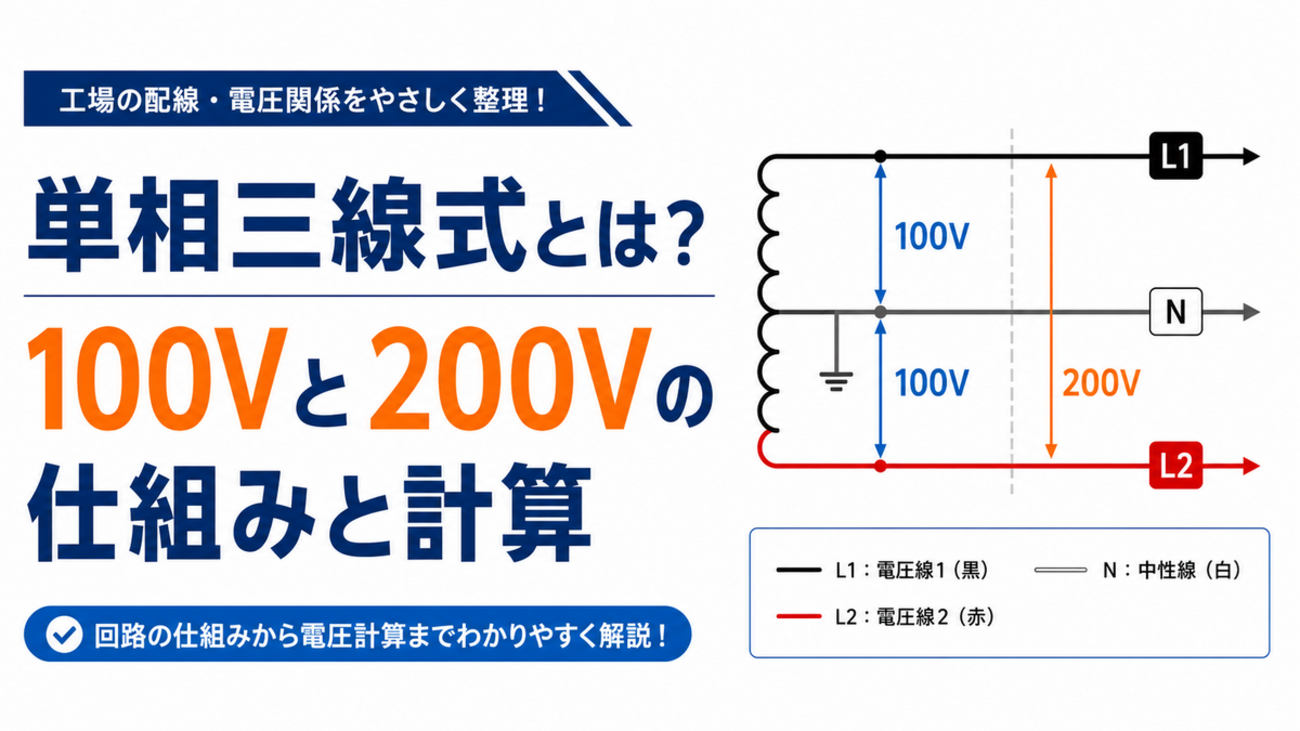

柱上変圧器の2次側（出力側）からは、中央に配置された接地電線である「中性線（白）」と、その両端から引き出された2本の「電圧線（黒・赤）」が建物内へ引き込まれます。中性線と黒色の電圧線の間、または中性線と赤色の電圧線の間を測定すると、どちらもAC100Vの電位差が生じます。照明やテレビ、冷蔵庫といった日常的な家電は、この100V回路に接続されて稼働しています。

一方、赤色の電圧線と黒色の電圧線という「電圧線同士」の間を接続すると、互いの位相が180度反転しているため、電位差は足し合わされてAC200Vを取り出すことが可能になります。200Vコンセントを設けるために特別な外部電源を別途引き直す必要はなく、分電盤内部の結線位置を変えるだけで、ハイパワーな単相3線式 200V電源が手に入る仕組みです。

この配線構造により、配電損失を抑えながら電線自体の太さを最小限に抑えることが可能となり、電気インフラとしての送電効率が飛躍的に向上しました。

単相2線式・三相3線式との違い｜配線数と用途を徹底比較

配電方式には、住宅の築年数や用途によって複数のタイプが存在します。なかでも混同されやすいのが、昭和の木造住宅に多く残る「単相2線式」と、工場やビルで使われる動力用の「三相3線式」です。

単相2線式との違いは、供給可能な電圧と契約アンペアの上限にあります。単相2線式は電線が2本（電圧線と中性線）しか引き込まれておらず、100Vしか取り出せません。また、電力会社とのアンペア契約も最大30Aまでに制限されるケースがほとんどで、現代の消費電力量には到底耐えられません。

対して三相3線式との違いは、電流の波形（位相）と目的にあります。三相3線式は3本の電圧線にそれぞれ120度ずつずれた位相の交流が流れており、モーターを力強く回転させる産業用機器向け（いわゆる「動力契約」）として用いられます。一般家庭のコンセントに三相交流をそのまま流すことはできず、契約体系も電灯契約とは明確に区分されています。

分電盤での見分け方と「契約アンペア計算」の落とし穴

自宅が単相3線式になっているかどうかは、電気の専門知識がなくても分電盤の蓋を開けるだけで容易に確認できます。

最も確実な見分け方は、分電盤の一番左側にある主幹ブレーカー（サービスリミッターまたは漏電遮断器）に接続されている電線の色と本数を観察することです。「赤・白・黒」の3本の太い電線が引き込まれていれば間違いなく単相3線式です。これに対し、黒と白の2本しか接続されていない場合は単相2線式となります。ブレーカー本体の銘板に「単3」あるいは「1φ3W」と印字されているか確認するのも確実な判別手段です。

ここで多くのユーザーがつまずくのが、単相3線式 アンペア計算と「ブレーカー落ち」のメカニズムです。「契約を50Aに増やしたのに、リビングで調理家電を使っただけでメインブレーカーが落ちてしまう」というトラブルの相談が後を絶ちません。

単相3線式の契約アンペアは、2系統ある100V回路（中性線と黒のL1相、中性線と赤のL2相）の合算容量を示しています。例えば東京電力との50A契約の場合、分電盤内では「L1相に最大50A、L2相に最大50A」の電流を流す能力があるのではなく、主幹ブレーカー内部で両相の電流を合算感知して遮断する構造になっています。さらに分岐回路側で特定の系統に偏った負荷をかけてしまうと、全体の契約容量に余裕があっても分岐安全ブレーカー（20A制限）や相間バランサーが限界を迎え、突然の停電を引き起こす要因となります。

【実態検証】切り替え工事のリアル｜費用相場・工期・現場の作業内容

築年数の経った中古住宅のリノベーションや、省エネリフォームでIHクッキングヒーター 200V工事を行う際、不可欠となるのが「単2から単3への切り替え工事」です。現場取材と大手電気工事会社の実績データから、その実態と費用内訳を検証します。

一般的な戸建て住宅における切り替え工事費用の相場は、総額80,000円〜150,000円前後に収まるケースが主流です。しかし、建物の構造や幹線の配管ルートによっては想定外の追加費用が発生することもあります。

都内の第一種電気工事士は現場の実情について次のように語ります。「築40年を超える住宅では、分電盤からメーターまでの配線が壁内や天井裏の隙間に通らないケースがあります。その場合、外壁伝いにモール配線を行わなければならず、外観への配慮や追加部材で工費が膨らむことがあります。事前に複数の登録電気工事業者から現地調査を伴う相見積もりを取ることが防衛策になります」。

なお、東京電力 単相3線式 契約変更の手続き自体は、電気工事士による宅内工事の完了後に電力会社（東京電力パワーグリッド等）へ申請され、スマートメーターの交換と電柱側の本線接続が行われて正式に受電開始となります。

一般に知られていない盲点とリスク｜「中性線欠相」の恐怖

単相3線式は優れた電力インフラですが、工学的な弱点と潜在的なリスクが存在します。その最たるものが、電気業界で恐れられる「中性線 欠相」と呼ばれる異常現象です。

通常、中性線（白）は回路のバランスを保ち、基準となる0V電位を維持しています。しかし、カラスなどの鳥害、屋外端子台の経年劣化によるビスの緩み、あるいは台風等による外傷で「中性線だけが断線・接触不良」を起こす事態が発生します。これが中性線の欠相です。

中性線が途切れると、100V機器同士が赤と黒の200V電源の間に直列で繋がれた回路状態に陥ります。このとき、インピーダンス（交流抵抗）の異なる家電が接続されていると、電気抵抗の大きい軽負荷側の機器に150V〜180V前後の異常高電圧が一気に流れ込みます。その結果、コンセントに挿さっていたパソコン、液晶テレビ、給湯器の電子基板から白煙が上がり、一瞬にして全損破壊に至る重大事故が発生するのです。

このリスクを防ぐため、現在の内線規程では住宅用分電盤の主幹遮断器に「中性線欠相保護付漏電遮断器（3P2E）」の設置が義務付けられています。遮断器の前面に赤色のテストボタンや「中性線欠相保護」の表示があるか確認してください。30年以上前の古い単3分電盤にはこの保護機構が備わっていない製品も多く残存しており、命に関わる火災を防ぐためにも早期の交換が推奨されます。

【プロの結論】単相3線式へ移行すべき家・見送るべき家の判断基準

住まいの電気設備を刷新すべきか否かは、家族構成やライフプラン、建物の耐用年数によって明確に分かれます。電気設備の専門家が下す客観的な判断基準を整理しました。

迷わず切り替え工事を行うべきケース

• 200V対応の家電を導入する予定がある：IHクッキングヒーター、大型エアコン（14畳以上）、乾太くん（電気式ハイパワー型）、EV・PHEV用充電コンセントの設置には200Vが不可欠です。
• 日常的に頻繁なブレーカー落ちに悩まされている：単相2線式の上限である30A契約では、エアコン稼働中にケトルや電子レンジを使うだけで遮断されます。40A〜60Aへ増設するには単相3線式への改修が前提となります。
• 築30年以上の住宅をリフォーム・リノベーションする：内装工事と同時に幹線を通すことで、露出配線を防ぎ、工費を大幅に圧縮できます。

慎重に検討・工事を見送るべきケース

• 単身世帯で消費電力が少なく、200V家電を使う予定がない：日常の契約が20A〜30Aで安定しており、ブレーカーが落ちた経験がない場合は、あわてて10万円前後の出費をする実利は薄いと言えます。
• 数年以内に建て替えや解体を予定している：将来的な住宅取り壊しが決まっている場合、受電設備の改修費用は回収困難なサンクコストとなります。
• 賃貸物件に居住している：分電盤や引込線の改修は建物の躯体に手を加える行為であるため、入居者の一存では工事できません。必ず家主（オーナー）の承諾と費用負担の協議が必要です。

【単相3線式】に関するよくある質問（FAQ）

Q1：単相2線式から単相3線式への工事は、賃貸住宅でも借主の負担で勝手にできますか？
A1：勝手な工事は不可能です。引込線の張り替えや外壁への金具固定、分電盤交換は建物の資産価値に直結する重要工事です。必ず管理会社またはオーナーへ事前に相談し、承諾書を得る必要があります。物件全体の受電容量の制限により、物理的に増設を断られるケースも珍しくありません。

Q2：200V家電を使うと、電気代は100Vのときの2倍に跳ね上がりますか？
A2：電気代が2倍になることはありません。電気料金は「電力（W）＝電圧（V）×電流（A）」の消費電力量（kWh）に基づいて計算されます。200V家電は電圧が2倍である分、半分の電流（A）で同じパワーを発揮できるため、理論上の電気代は同等です。むしろ熱効率が高く調理や湯沸かしが短時間で終わるため、トータルの電気代が安くなるケースもあります。

Q3：DIYで分電盤内の配線やブレーカーの結線を変更しても問題ありませんか？
A3：法令違反（電気工事士法違反）となり、絶対に禁止されています。分電盤内の結線変更や幹線引き込み工事は第二種電気工事士以上の国家資格を保持していなければ作業できません。無資格工事は感電や漏電火災を引き起こす極めて重大なリスクがあり、発覚した場合は罰則の対象となります。

Q4：電気工事を頼む際、電力会社（東京電力等）に直接申し込めばすべて工事してくれますか？
A4：電力会社が直接宅内の工事を行うわけではありません。電柱からメーターまでの引込線張り替えは電力会社側が無償で行いますが、宅内の幹線張り替えや分電盤交換、200Vコンセント増設は街の電気工事店やリフォーム会社へ有償で依頼する必要があります。選定した電気工事業者が、電力会社への契約変更申請を代行する流れが一般的です。

まとめ：住宅インフラの根幹を見直し、安全で快適な電力環境を

単相3線式は、現代のスマートで豊かな生活を陰から支える強固な電力基盤です。100Vと200Vを柔軟に使い分ける構造は、近年のオール電化住宅や電気自動車の普及において前提条件となっています。

一方で、中性線欠相という特有のリスクや、相間バランスの偏りによる予期せぬブレーカー遮断といった専門的な注意点も存在します。自宅の分電盤が単相2線式のまま残っている場合や、30年以上前の古い単3設備を使用している家庭は、信頼できる電気工事業者に現地調査を依頼し、適切な保護機能を備えた最新の分電盤へとアップデートすることが住まいの安心へと繋がります。 （出典: 単 相 3 線 式（Yahoo!ニュース））
